GZ-2-1型非稳态爆轰管道阻火器
主要用于长管段或有多个弯头的管段，用以阻止稳定（可选 GZ-2）和不稳定爆轰（可选 GZ-2-1）。另外，该系列阻火器还可阻止局限和非局限、低压和高压爆燃。
特点
•最大流量、压降小
•易安装、可拆卸的阻火栅，便于检查和维护
•易清理、不易堵塞、维修少
•标准温度检测口
•双向结构
•优良的抗侵蚀和抗化学腐蚀性能
•支持 ANSI、DIN和 HG/T20592~20635-2009 法兰
规格参数
| 型号 | 尺寸 | 气体组别（IEC/NEC） |
|---|---|---|
| GZ-2-1管道非稳态阻爆轰阻火器 | 1”(DN25) ～ 40”(DN 1000) | ⅡA/D ⅡB3/C ⅡC/B |
结构材料
| 型号 | 壳体 | 阻火栅 |
|---|---|---|
| GZ-2-1管道非稳态阻爆轰阻火器 | 碳钢 304 316L 哈氏合金 |
304 316L 哈氏合金 |

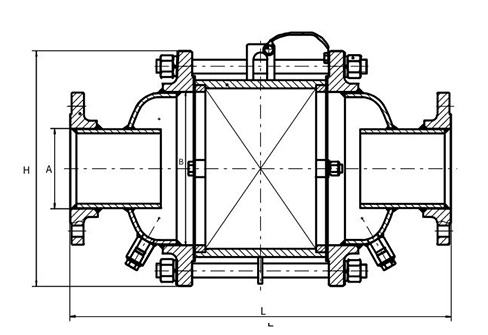

关键参数表
| 型号 | A 公称连接尺寸 In(mm) |
B 壳体尺寸 mm |
H 外径 mm |
L 总长度 mm |
|---|---|---|---|---|
| GZ-2-1 | 2(50) | 100 | 220 | 460 |
| 3(80) | 150 | 285 | 500 | |
| 4(100) | 200 | 340 | 550 | |
| 6(150) | 300 | 460 | 980 | |
| 8(200) | 400 | 580 | 1160 | |
| 10(250) | 500 | 715 | 1350 | |
| 12(300) | 600 | 868 | 1612 |
*容许公差为 ±1.00″ (25mm)；参数内容仅供参考，更多需求请联系我们。
